250120 Plus de rétro-éclairage après remplacement de l’écran VGA sur un TQCVGA

Suite au remplacement de l’écran VGA (écran vidéo) d’un TQCVGA, et qu’il n’y a plus le rétro-éclairage sur celui-ci, il faut vérifier le câblage à l’arrière de l’écran qui est différent selon la version de l’écran ; référence 950035.

En effet, suivant la version cet écran vidéo 950035 (gris ou noir ; voir ci-dessous), la connexion du câble pour l’alimentation du Backlight est différente.

A l’arrière de l’écran, la partie haute (qui cache l’électronique) est

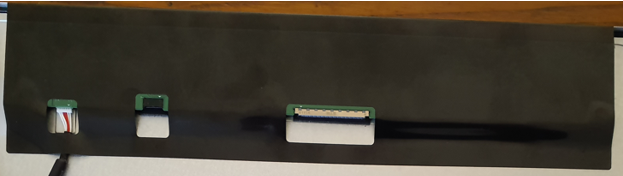

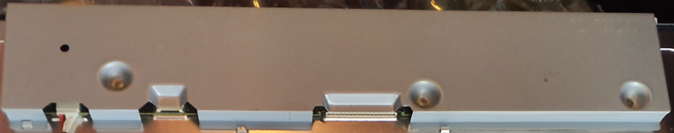

grise pour l’ancienne version                                 et noire pour la version actuelle (*)

Une image contenant capture d’écran, art Description générée automatiquement   Une image contenant texte, fournitures de bureau, Rectangle, mur Description générée automatiquement

(*) celle qui est reçu lors des commandes à l’UAP Services.


Donc, lors d’un remplacement de l’écran VGA (écran vidéo) pour l’une des configurations suivantes :

  • TQCVGA ancienne version (iBase ou Avalue)
  • TQCVGA nouvelle version (MSi)
  • Retrofit TQC VGA pour remplacement Avalue par MSi

Il faut  adapter le câblage à l’arrière de l’écran 950035 comme ci-dessous :

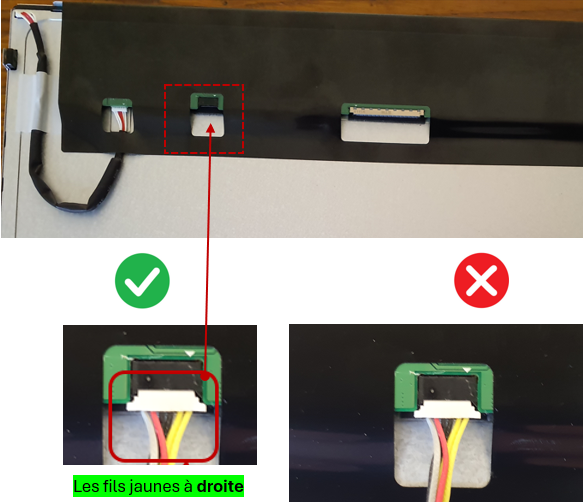

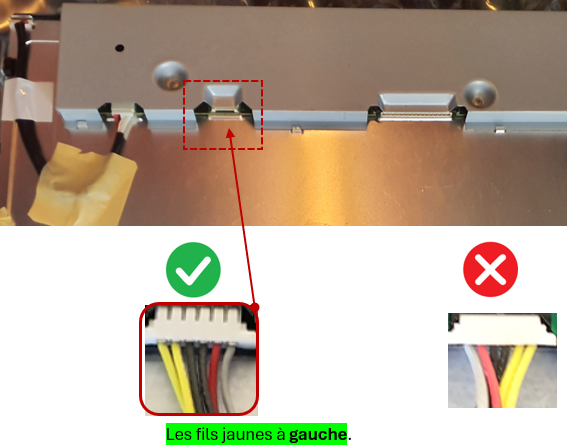

Ancienne version de l’écran                            version actuelle de l’écran

Une image contenant capture d’écran Description générée automatiquement


Le connecteur n’est pas inséré dans le même sens selon la version d’écran.
