Suivant la configuration hydraulique dans le distributeur QFS-QML, et notamment au niveau du mesureur iMeter2 auquel est associé un WIP, le calculateur TQC peut gérer l’électronique des 2 parties du WIP différemment. Cela se fait par le paramètre [Swap Meters] qui est visualisable dans 5-SETUP / SYSTEM SETUP / HYDRAULIC SETUP / HYM SETUP (ce paramètre est modifiable uniquement pendant un Cold Start !).

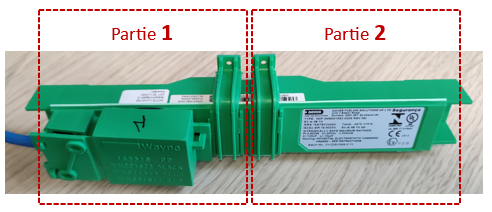

L’émetteur d’impulsions WIP est constitué de 2 parties, appelées 1 et 2 ci-dessous :

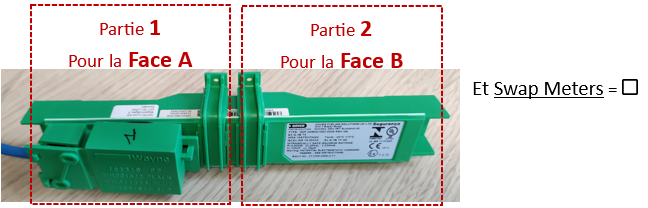

Dans une utilisation « standard », le WIP est géré comme ceci :

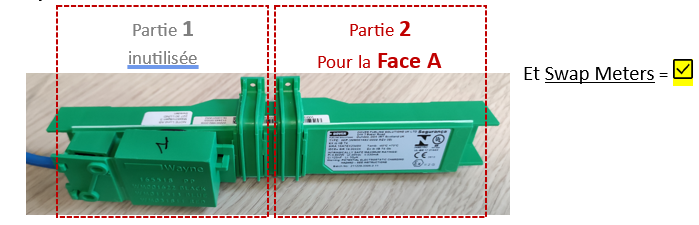

Mais, dans certains distributeurs, par exemple un mono produit/mono côté (ex. Q11-NA) dans lequel, au niveau du mesureur c’est ce qui correspond à la partie 2 du WIP qui est utilisée et l’autre partie ne l’est pas (chambre vide), alors il faut configurer Swap Meters = Case à cocher - Icônes interface gratuites pour que le TQC gère la partie 2 du WIP pour la face A.

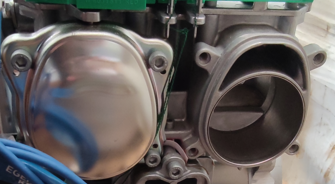

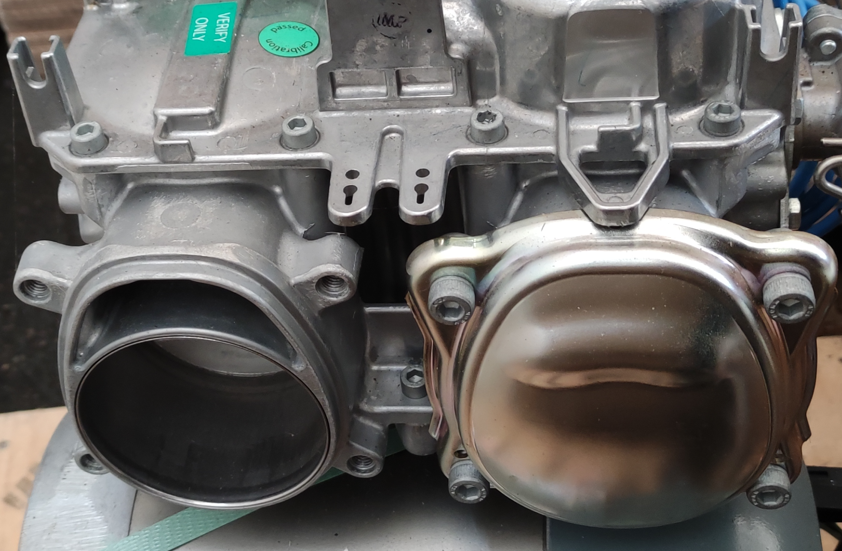

Exemple de mesureur avec une partie non utilisée (chambre vide) :


Une image contenant Pièce auto, machine, tuyau, métal Description générée automatiquement     Une image contenant Pièce auto, machine, métal, argent Description générée automatiquement
