230525 Distributeur QFS ADBlue – câblage dans la boite de jonction pour la pompe immergée
Pour le distributeur QFS ADBlue, 2 versions de câblage existent selon le modèle de distributeur.
Désignation dans les plans Dover | Codification dans la description du distributeur | Câblage du relais de la Pompe Immergée |
DEF Standalone --> Pas Combo | AdB « TS/AdB/SU/… » | Entre 1 et 7 1 = signal / 7 = Pi |
DEF B2B --> Combo | AdBD « TS/AdBD/PR/… | Entre 4 et 7 4 = Signal / 7 = Pi |
Exemple en Standalone : le câblage dans la boite de jonction en pied de pompe se fait comme montré ci-dessous :
Information complémentaire :

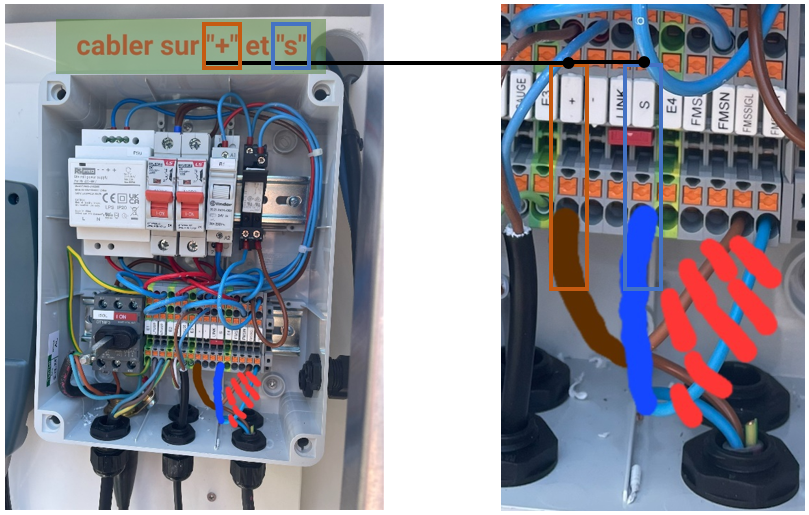

Câblage côté ADBlue Greenchem

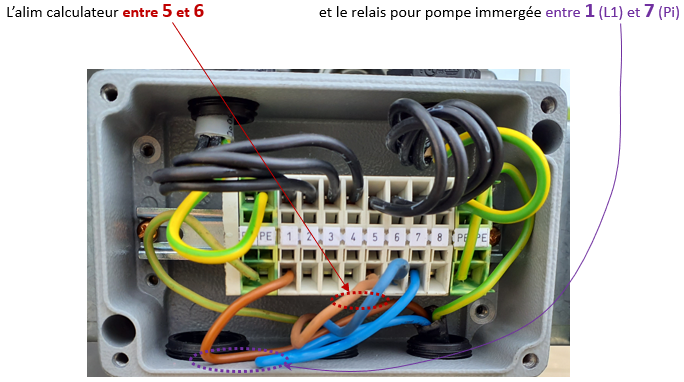

Et en pied du distributeur QFS, cas du relais pour pompe immergée entre 1 (L1) et 7 (Pi)
Voir aussi le document additionnel « DEF (ADB) Standalone et B2B (cablage Pompe immergée).pdf ».
