220927 Anti-Intrusion avec le CryptoVGA : STF-TSG

Un système anti-fraude existe via l’OPT CryptoVGA par l’utilisation de contacts sur les portes du distributeur. Ce système permet de « verrouiller » l’automate dès lors qu’au moins une porte a été ouverte, par la remontée de cette information sur un connecteur spécifique à l’arrière de l’OPT.

L’automate OPT restera non opérationnel tant qu’on n’a pas fait une action de « déblocage » sur le POS Hermes.

Le POS Hermes est capable de gérer le câblage de 3 « lignes » de contacts secs (fermé au repos) qui regroupent chacune un ou plusieurs contacts reliés en série. L’alarme d’ouverture de porte se fera par l’ouverture d’un contact sur la ligne câblée sur une des 3 entrées « Détecteur » comme montré ci-dessous.

1 – Principe de câblage et de gestion des alarmes de porte

Dans le POS, configuration des alarmes de l’OPT (DAC) et câblage équivalent sur l’OPT

(menu 3 – 3 – 1) – Accès niveau Mainteneur

(atteindre cet onglet avec à droite)

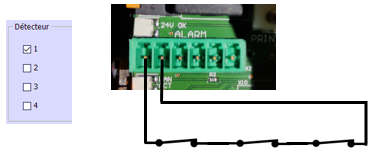

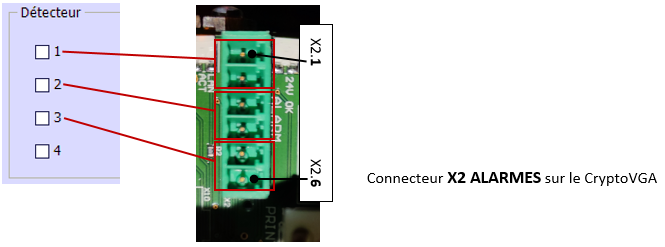

Pour chaque détecteur (1 – X2.1/X2.2) ; 2 - X2.3/X2.4 ; 3 - X2.5/X2.6), les contacts sont en série et de type fermé au repos. Dès qu’au moins 1 des contacts s’ouvre, cela veut dire qu’il y a intrusion (porte ouverte), l’OPT passe en alarme (Fraude).

Exemple avec le Détecteur N°1 :

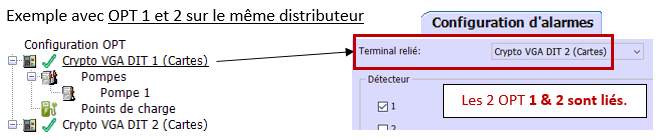

Dans le cas où il y a un OPT sur chaque face, il faut les associer pour que la fraude détectée sur le distributeur impacte la mise hors service des 2 OPT :

2 – Indication sur l’OPT et dans le POS en cas de Fraude

En mode Exploitation/Normal :

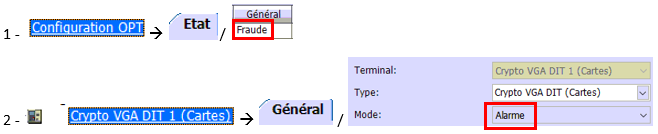

Dans le POS, l’OPT passe en Mode Alarme de Fraude;

(menu 3 – 3 – 1)

Dans le Journal du POS :

RD Codes 2053 – 2054 - 2057

3 - Déblocage de l’OPT qui est en Fraude

Deux cas sont possibles ; action par le Gérant, ou action par le Mainteneur.

Dans chaque cas, le principe de déblocage est le même ;

basculer l’OPT en mode Entretien / Service puis le remettre en mode (non)Entretien / Normal.

Ceci est détaillé ci-dessous.

3.1 Action par le Gérant :

Le gérant n’a pas accès au menu 3-3-1, il doit donc aller dans le menu 3-3-2 Remplacer le papier pour agir.

Activer le mode Entretien

L’OPT affiche pour signaler qu’il est en mode Entretien.

Pour remettre l'OPT fonctionnel pour l'insertion d'une carte :

Quitter le menu par .

3.2 Action par le Mainteneur :

Le Mainteneur peut faire de la même façon que le Gérant, mais aussi d’une autre façon puisque son niveau d’intervention lui permet l’accès au menu de configuration de l’OPT (3-3-1).

3.2.1 Action par le menu 3-3-2
