Le câblage d’une ligne de Prix pour un fonctionnement optimal en mode supervisé doit respecter la règle suivante :

câblage au niveau des nappes de connexion des digits avec la virgule câblée en dernier

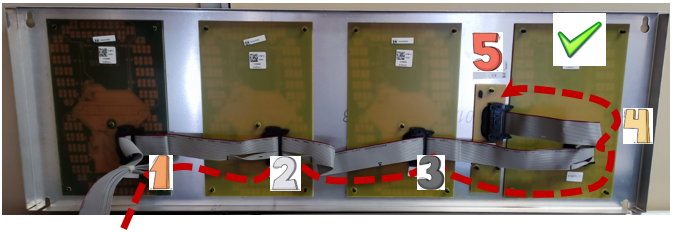

(illustré en 5 ci-dessous), soit en bout de nappe comme illustré sur la photo ci-dessous.

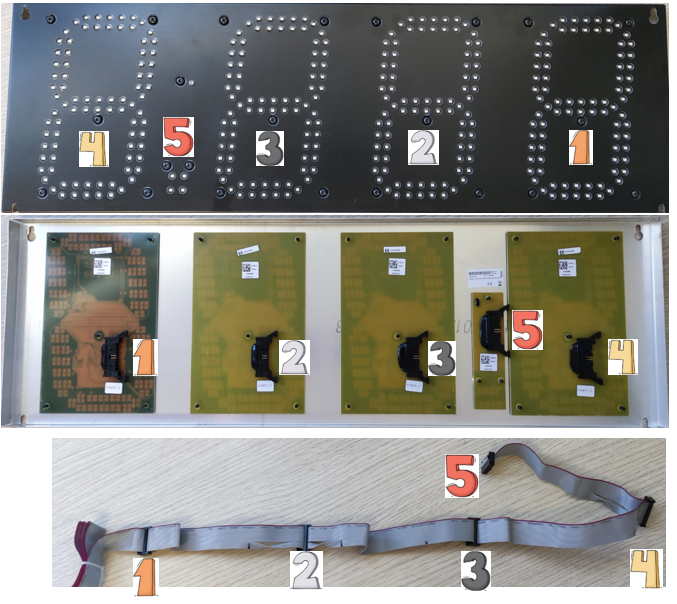

Câblage optimal ; cela donne au niveau assemblage (ligne + nappe) :

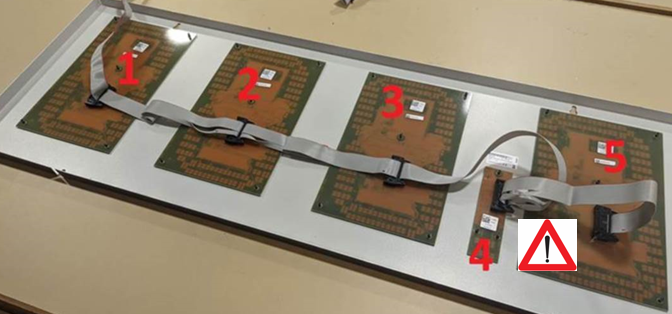

Le câblage ci-dessous avec la virgule connectée en 4ème position avant le dernier digit ne pose pas de problème fonctionnel si le totem n'est pas supervisé, mais pose de réels problèmes quand le Totem fonctionne dans le mode Protocole KA + Supervision car dans ce cas, le Totem déclarera la ligne comme en défaut et éteindra toutes les leds (fonction de ‘blanking’).



  • Il faut donc s’assurer que le câblage optimal soit respecté.







Informations techniques pour le Support



1 – Lors d’un changement de Prix ; la ligne mal câblée est blankée (tous les digits sont éteints par le Totem) car celui-ci n’est pas en mesure d’afficher correctement le Prix.


Alertes via Petrol Manager :

Alertcode description: Price sign 1 erased display line 1

Alertcode description: PS 1,Type4,Side0,Line1,Digit7,Segment0,led in segment4,Faulty led number4

Alertcode description: Price sign 1 Type 4= KA + Hardware supervision Side0 Com/Led state3 Faulty line1

Alertcode description: PS 1,Type4,Side0,Line1,Digit7,Segment0,led in segment4,Faulty led number4



Dans le fichier FAF :        (constat de l’activation des Prix)



[PRICE_SIGN_UPDATE_INFO]

NEWPRIACT1=YES

DATI1=20220802142338

OLDPRI1,16=1.254

NEWPRI1,16=8.888          8.888 indique que la ligne a été blankée



[PRICE_SIGN_DISPLAY_INFO]

LEDFAULT1,1,1=1



[PRICE_SIGN_LED_INFO]

QUANTITYLEDCOMMA1,1,1=4

QUANTITYFAULTYLEDCOMMA1,1,1=4



Traces POS :



Cette alerte est identifiée avec le RD Code 4029.



 2 – Lorsqu’au moins une ligne de Prix est mal câblée ; les autres lignes sont aussi identifiées en erreur de virgule par le Totem (‘0404’ dans le message 65 = virgule de 4 leds + 4 leds en défaut)



Alertes via Petrol Manager :

              Alertcode description: PS 1,Type4,Side0,Line1,Digit7,Segment0,led in segment4,Faulty led number4

Alertcode description: PS 1,Type4,Side0,Line2,Digit7,Segment0,led in segment4,Faulty led number4

Alertcode description: PS 1,Type4,Side0,Line3,Digit7,Segment0,led in segment4,Faulty led number4

Puis …

Alertcode description: Price sign 1 Type 4= KA + Hardware supervision Side0 Com/Led state2 Faulty line1

Alertcode description: Price sign 1 Type 4= KA + Hardware supervision Side0 Com/Led state2 Faulty line2

Alertcode description: Price sign 1 Type 4= KA + Hardware supervision Side0 Com/Led state2 Faulty line3



Traces POS :





Ce qui correspond au RD Code 4029.



Conséquence :

Dès qu’au moins une ligne est mal câblée, toutes les lignes de Prix s’effacent lors du changement d’un Prix, suivant le principe de blanking.





3 – Utilisation de l’outil KarbuConfig ; dans cette situation de mauvais câblage de la virgule, l’outil ne permet pas de faire un diagnostic utile car le « défaut » de câblage n’est pas détecté et ne pose pas de problème :

  • [Tout allumer] : RAS
  • [Affichage normal] : la ligne blankée reste blankée


{version pdf équivalente ci-jointe}
