Avec le Totem Karbulink de Bodet en Protocole KA avec Supervision type D, plusieurs solutions techniques sont possibles.
Elles sont listées ci-dessous.
Note : la configuration du Totem doit être faite avec l'outil KarbuConfig en version v104 sur une CPU SUPERVISION.

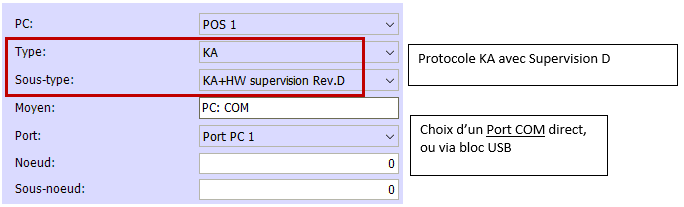

Dans le POS Hermes, la configuration du Totem (PSG) est la même quelle que soit la liaison choisie.
1 – Liaison en Protocole KA + connexion en RS422

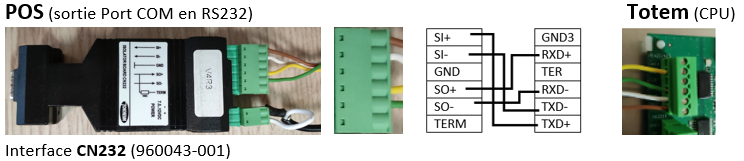

Câblage :

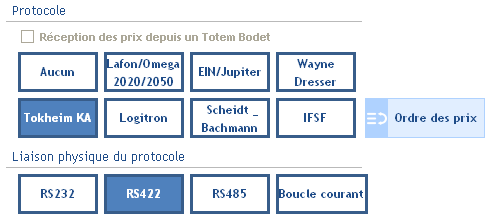

La configuration dans le Totem est :
2 – Liaison en Protocole KA + connexion en RS485

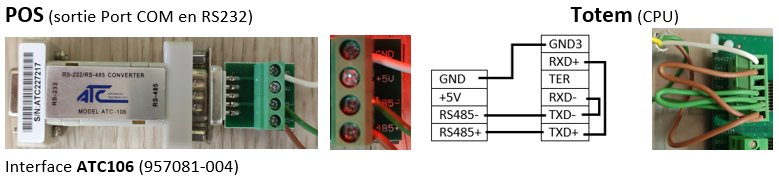

Câblage :

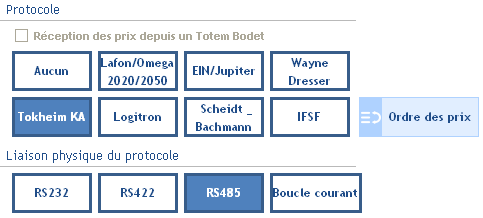

La configuration dans le Totem est :

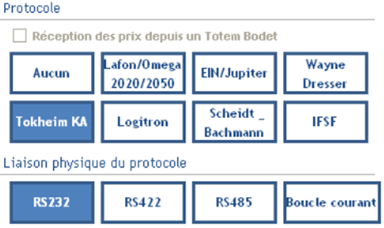

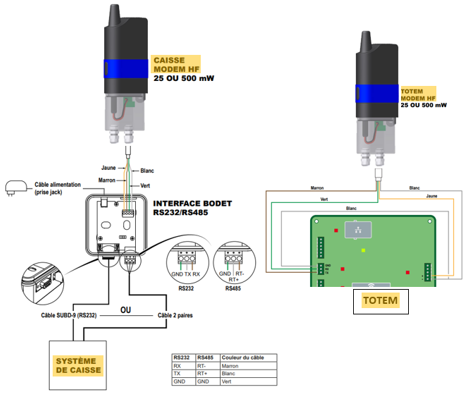

3 – Liaison en Protocole KA + connexion en modem RF
